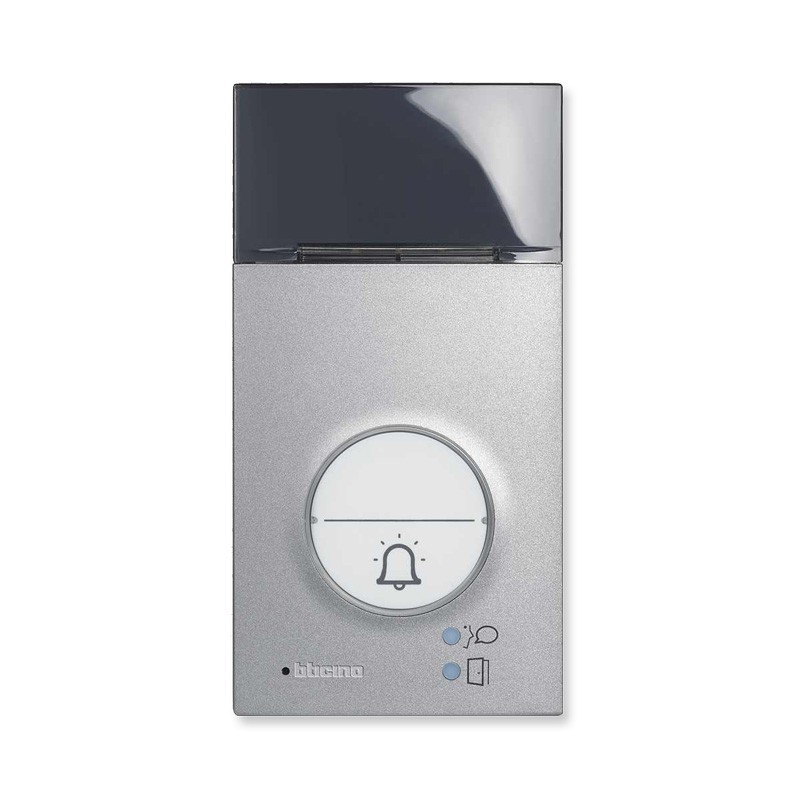

Prídavný vstupný panel LINEA 3000

Značka: Bticino
Kód tovaru: 343081

238,80 € s DPH

199,00 € bez DPH

Dodanie obvykle 5 - 7 dní

Prídavný vstupný panel Liena 3000 pre videosady Classe 100 alebo Classe 300.

Prídavný panel vrátnika je vhodné použiť ak sa vstupuje do objektu dvoma vchodmi.

Množstvo

Prídavný vstupný panel pre druhý vchod

Ak máte 2 vstupy do objektu, potrebujete ku sade videovrátnika doplniť ďalší vstupný panel. Tento typ panelu je kompatibilný s videosadami:

Vlastnosti panela:

Kvalitná vonkajšia jednotka vstupného panela so širokouhlou farebnou kamerou vo vyhotovení odolnom voči vode (IP54) a mechanickému poškodeniu (IK10).
Vonkajšia jednotka má 2 tlačidlá ktoré môžu byť využité pre volanie na 1 alebo 2 domy / byty / firmy
Relé pre ovládanie zámkov s externým napájacím zdrojom
Ovláda elektrický zámok pripojený priamo na svorky panelu S+ and S- (18 V 4 A impulzný prúd,
250 mA prídržný prúd, 30 Ohm max)

Inštalácia Classe 100x:

Vonkajší panel je možné nainštalovať na povrch alebo do steny. Voliteľné príslušenstvo:

Elektrický zámok pre otváranie bránky
Pre zapustenie vonkajšieho panela do steny použite inštalačnú krabicu a krycí rámik
Pre povrchovú montáž použite ako voliteľné príslušenstvo vonkajšiu striešku proti dažďu, ktorá zvyšuje odolnosť vonkajšieho panela voči počasiu
Pre najlepší obraz a zvuk použite originálny inštalačný kábel
Prídavné relé pre ovládanie osvetlenia alebo druhého zámku

Poznámka: elektrický zámok nie je súčasťou sady.

S našou pomocou zvládnete inštaláciu sami. Objednajte si videovrátnik a my vám poskytneme online a telefonickú podporu pri inštalácii. Nemáte na inštaláciu čas alebo chuť? Kontaktujte nás a my vám radi nainštalujeme vrátnika.

Viac informácií:

Inštalačné video, rozmery a ďalšie informácie nájdete v záložke prílohy.

Kód produktu 343081

Tabuľka vlastností

Farba: Grafit
Umiestnenie: Povrchová / zapustená montáž
Stupeň ochrany (IP): IP54
Mechanická odolnosť (IK): IK10
Vstavaná čítačka chipov: Nie

Špecifické referencie

EAN13: 8005543565209

Stiahnuť

Inštalačný návod vstup. panel

Inštalačný návod 343091-81-71

Stiahnuť (2.12MB)

Technické dáta vstup. panel

Technické dáta 343091-81-71

Stiahnuť (363.53KB)

Aký zámok odporúčate ku videovrátnikom?

Otestovaný a odporúčaný je tento Elektricky zamok ktorý ponúkame aj na našich stránkach.

Pre zámok výrobca udáva tieto parametre:

18V AC/DC (jednosmerné / striedavé)
4 A impulzný prúd, max. 250 mA prídržný prúd (30 Ω max)

team smartparts.sk

Ako zapojím vrátnika Classe 100/300 s 2 vstupnými panelmi, 2 vnútornými jednotkami a relé pre ovládanie posuvnej vstupnej brány?

Schéma s konfiguráciou nižšie.

zapojenie vratnika s 2 panelmi

team smartparts.sk

Pripojenie a napájanie zámku vrátnika: Chcem objednať videovrátnik od legrandu,dvojvodičová sústava, so zdrojom do zásuvky. Otázka: cez tento zdroj môžem napájať elektromagnetický zámok 6-14v ac/dc, alebo mám použiť další zdro ...

Rád by som si zakupil videovrátnik Bticino Classe 300EOS. Mám v dome natiahnutý FTP kábel CAT5E z miesta kde bude vnutorná jednotka do elektrického rozvádzača a odtial na miesto kde bude vonkajšia jednotka. Možno tento 2vodičový systém ...

Dobrý deň,

áno je to možné. Je síce odporúčaný originálny zbernicový kábel Bticino s ktorým sú prenosové dĺžky a kvalita signálu garantované výrobcom, ale pokiaľ dĺžka povedzme nepresiahne 50m tak by to malo byť ok.

Poznámka: ak sa použije dátový kábel je lepšie používať netienené káble UTP.

Viac o vzdialenostiach aj tu:

https://www.smartparts.sk/faqs/videovratniky/aky-kabel-mozno-pouzit-na-videovratnik.html

team smartparts.sk

Potrebujem ku videosade alebo prídavnému vstupnému panelu striešku proti dažďu?

V prvom rade strieška proti dažďu sa používa len pri povrchovej montáži vstupného panelu linea 3000. Pri zapustenej montáži je potrebná inštalačná krabica a krycí rámik, strieška sa tam už namontovať nedá.

Strieška je voliteľné príslušenstvo, čiže nie je pre povrchovú montáž nevyhnutná. Zvyšuje však životnosť vstupného panelu, pretože ho vo zvýšenej miere chráni proti vplyvom počasia. Takže jej montáž doporučujeme.

team smartparts.sk
